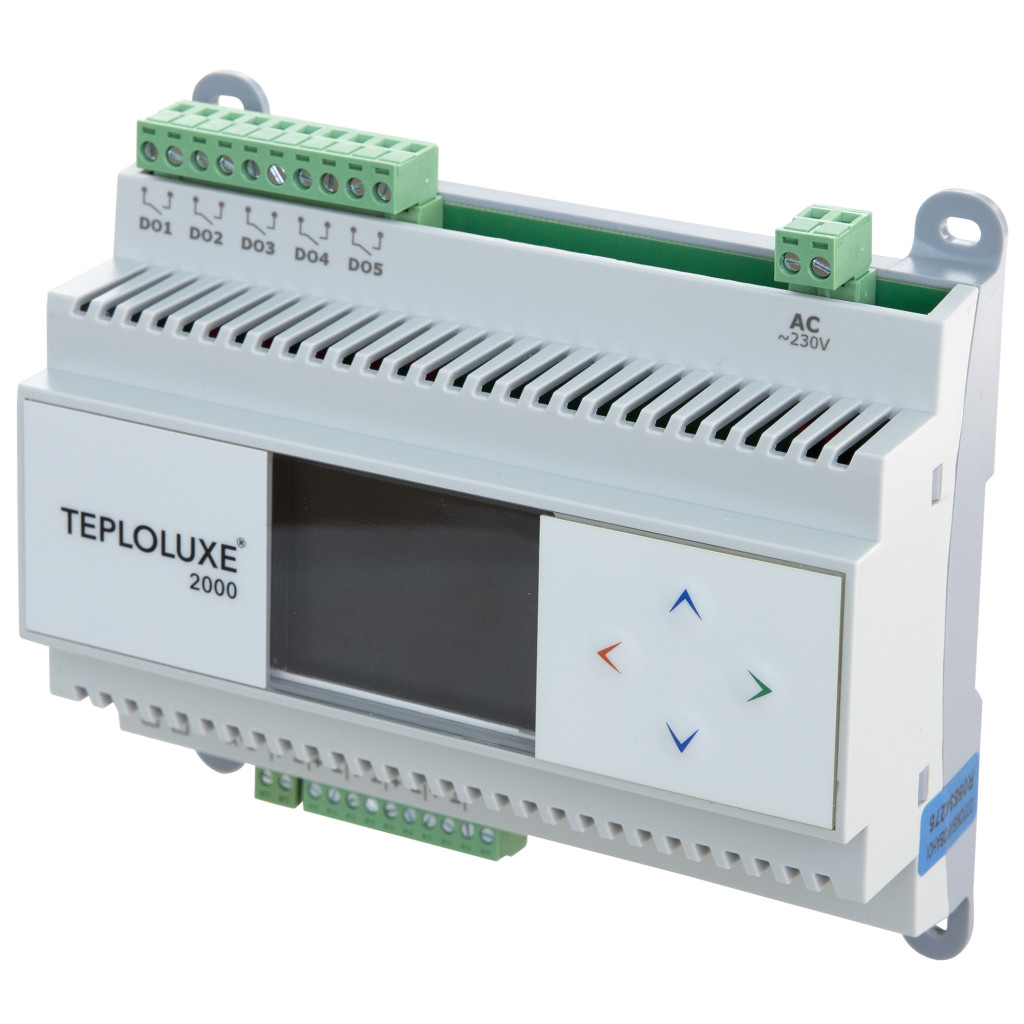

Контроллер Teploluxe 2000 используется для управления системами антиобледенения кровли и открытых площадок, обогрева трубопроводов и резервуаров, а также системами обогрева помещений (электрическими нагревательными кабелями, плёночными и другими электронагревателями).
|
Особенности и преимущества
|
|
 |
До четырех независимых каналов управления |
|
Настраиваемый гистерезис |
|
Регулировка чувствительности датчика осадков и воды |
|

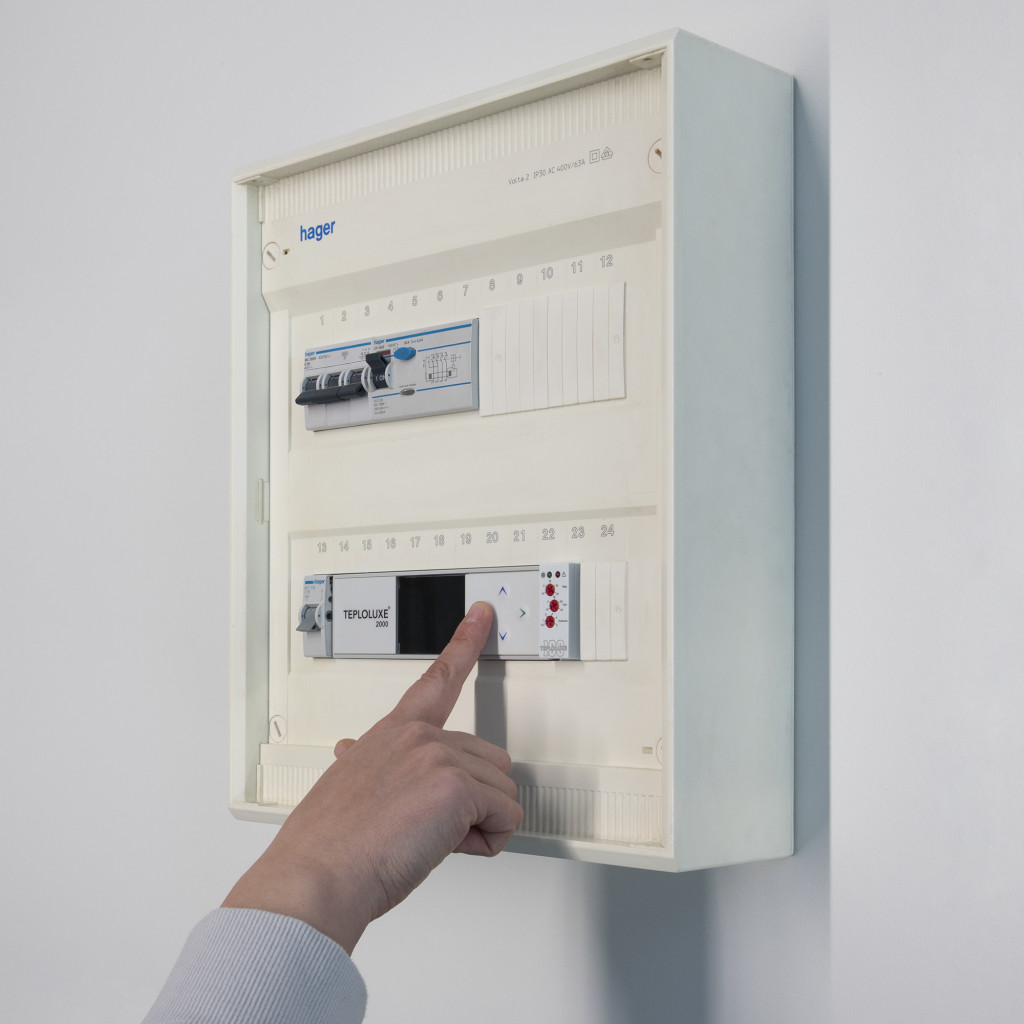

Крепление на DIN-рейку, а также на стену |
|
Функция задержки отключения обогрева |
|
Журнал событий |
|
Защита от одновременного включения нескольких каналов |
|
Блокировка настроек |
|
Корректировка показаний датчика температуры |
|
Наличие съемных клеммных колодок для упрощенного монтажа |
|
Режимы работы:
|
|
|
Кровля |
|
Кровля / двор |
|
Поддержание |
Описание режимов работы
Кровля
Данный режим предназначен для управления системой антиобледенения кровли, используя показания трех датчиков:
• Датчик температуры
• Датчик осадков
• Датчик воды (в водостоке)
Teploluxe 2000 постоянно контролирует температуру окружающей среды при помощи датчика температуры воздуха - вход «T1». Включение обогрева кровли происходит, когда одновременно выполняются два условия:
• Измеренная текущая температура попадает в выбранный температурный диапазон (между Т min и Т max);
• Датчик осадков сигнализирует о начале осадков, или датчик воды сигнализирует об обнаружении воды.
Кровля / Двор
Данный режим управляет обогревом кровли и обогревом открытых площадок. Первый канал (DO1) управляет системой антиобледенения кровли, второй (DO2) - управляет системой антиобледенения отрытой пощади.
Включение обогрева для первого канала «DO1» (обогрев кровли) происходит, когда одновременно выполняются два условия:
• Измеренная текущая температура попадает в выбранный температурный диапазон (между Т min и Т max);
• Датчик осадков сигнализирует о начале осадков, или датчик воды сигнализирует об обнаружении воды.
Включение обогрева для второго канала «DO2» (открытая площадь) происходит, когда выполняются несколько условий:
• Измеренная температура открытой площади «Т2» меньше установленной «Т поддержания 1»;
• Измеренная температура открытой площади «Т2» во время обнаружения осадков меньше установленной «Т поддержания 2».
Поддержание
Данный режим дает возможность независимо управлять четырьмя каналами, тем самым позволяет добиться максимальной эффективности для каждого канала обогрева.
Канал включается только при следующем условии: Измеренная температура с датчика температуры меньше установленной пользователем температуры поддержания.
| Характеристики и параметры | |
|---|---|
| Максимальный коммутируемый ток релейного выхода при напряжении 242 В, 50 Гц | 0,13А |
| Протокол взаимодействия | Modbus RTU/ТCP |
| Режим работы Modbus RTU,ТCP | Slave |
| Количество выходов оптореле | 5 шт. |
| Количество входов «DI» | 1 шт. |
| Количество температурных входов | 4 шт. |
| Средняя наработка на отказ | Не менее 75000 ч |
| Питание | ~230 В~ (+10% / -15%) ; 50/60 Гц |
| Допустимая температура окружающей среды | от -20°C до + 55°C |
| Способ подключения | К сети 220v |
| Тип монтажа | на DIN-рейку 35 мм |
| Масса | 460 г |
| Потребляемая мощность | не более 4,5 Вт |
| Степень пылевлагозащиты | IP20 |
| Страна изготовитель | Россия |
