Обогрев трубопроводов и резервуаров

Системы обогрева трубопроводов и резервуаров предназначены для защиты инженерных коммуникаций от замерзания, поддержания требуемой температуры жидкости и сохранения работоспособности оборудования в холодное время года. Электрический нагревательный кабель применяют в частных домах, на дачах, коммерческих и промышленных объектах.

Оборудование подходит для водопровода, отдельных участков канализации, резервуаров, емкостей, запорной арматуры и других элементов инженерных сетей. Кабель можно установить снаружи или провести внутрь трубы, если изделие предназначено для внутреннего монтажа и допускает контакт с питьевой водой.

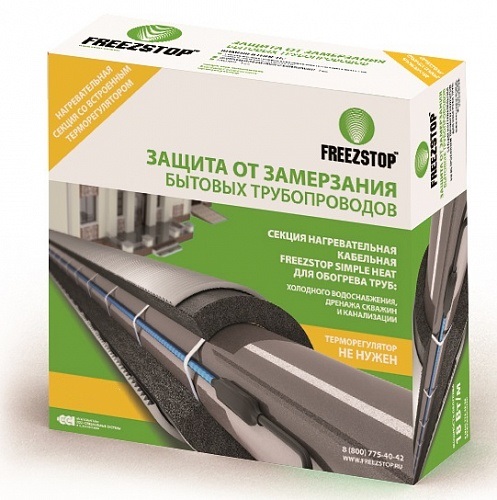

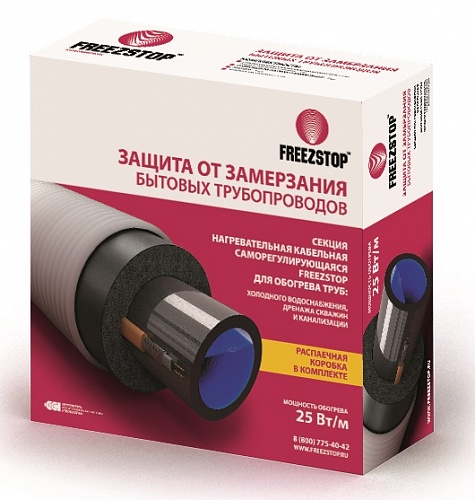

В каталоге «Теплолюкс» представлены готовые секции Freezstop, саморегулирующийся кабель на отрез, крепежные изделия, регулирующая аппаратура и комплектующие для подключения. Можно подобрать решение для бытового водопровода, наружной сети или промышленного объекта.

Назначение кабельного обогрева

Главное назначение системы — предотвратить образование ледяной пробки и повреждение труб при отрицательной температуре. Замерзшая вода расширяется внутри трубопровода и может привести к разрыву стенок, фитингов или соединений. Кабельный обогрев помогает поддерживать рабочее состояние коммуникаций даже при длительном воздействии холода.

Системы применяют для защиты:

• наружных водопроводных труб;
• вводов воды в дом;
• отдельных канализационных труб;
• насосного и фильтрующего оборудования;
• резервуаров и технологических емкостей;
• запорной арматуры;
• труб в неотапливаемых помещениях;
• участков сети, расположенных выше глубины промерзания.

Кабель также используют для поддержания температуры продукта или технологической среды. Для каждого вида применения требуется отдельный расчет с учетом диаметра трубы, материала, толщины изоляции и условий эксплуатации.

Саморегулирующийся кабель

Для обогрева труб применяется саморегулирующийся кабель. Внутри кабеля расположена полупроводниковая матрица, которая изменяет мощность нагрева в зависимости от температуры окружающей среды. На холодном участке тепловыделение увеличивается, а на более теплом — снижается.

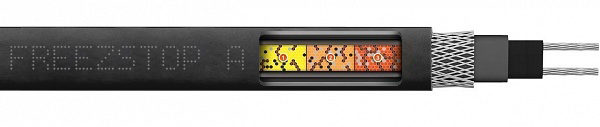

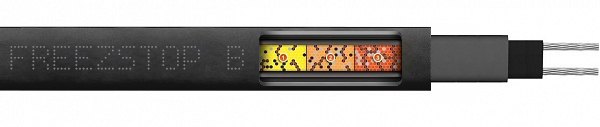

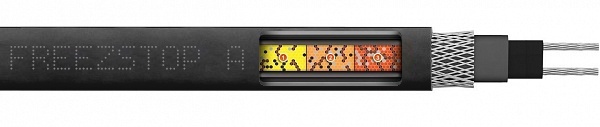

Конструкция обычно включает:

• две токопроводящие жилы;
• саморегулирующуюся матрицу;
• внутренний слой изоляции;
• защитный экран;
• металлическую оплетку;
• прочную наружную оболочку.

Такой кабель удобно применять на трубопроводах сложной конфигурации. Его можно нарезать на секции нужной длины в пределах, установленных производителем.

Удельная мощность указывается в Вт на погонный метр и подбирается с учетом теплопотерь.

Монтаж снаружи трубы

Наружная установка подходит для большинства водопроводных, технологических и канализационных труб. Кабель закрепляют вдоль трубопровода одной или несколькими линиями либо укладывают по спирали.

Порядок работы:

1. Поверхность трубы очищают от грязи, ржавчины и острых выступов.
2. Кабель укладывают по заранее подготовленной схеме.
3. Для фиксации используют алюминиевую ленту, хомуты или другие крепежные элементы.
4. Устанавливают датчик температуры.
5. Проверяют электрические параметры системы.
6. Трубу закрывают теплоизоляцией и защитным кожухом.

Кабель должен плотно прилегать к поверхности, но не подвергаться сильному натяжению. На пластиковых трубах рекомендуется использовать алюминиевую ленту, которая помогает распределять тепло равномерно.

После монтажа необходима теплоизоляция. Без нее возрастает расход электроэнергии, а мощности кабеля может быть недостаточно для надежной защиты от замерзания.

Установка кабеля внутрь трубы

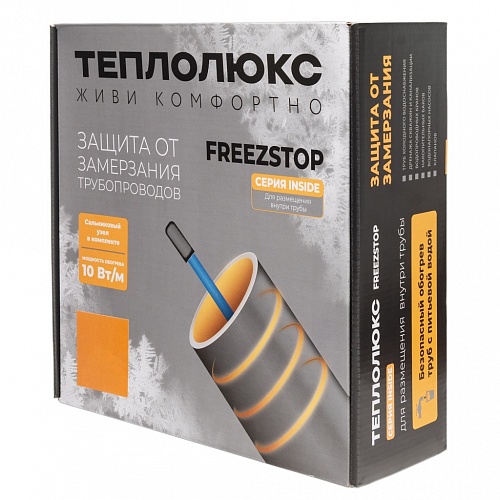

Внутренний способ используют, когда наружный доступ к трубопроводу затруднен или участок уже проложен в грунте. Для такой установки предназначены специальные секции Freezstop Inside с оболочкой, допускающей применение внутри водопровода.

Кабель вводят через герметичный сальниковый узел. Соединительная коробка и муфта должны оставаться снаружи трубы и быть доступными для проверки.

При внутреннем монтаже важно учитывать:

• назначение кабеля;
• допустимость контакта с питьевой водой;
• диаметр и длину трубы;
• наличие изгибов и клапанов;
• способ герметизации точки ввода;
• минимальный радиус изгиба;
• максимальную длину секции.

Кабель нельзя проводить внутрь канализации, через запорные клапаны или другие элементы, способные повредить оболочку. Перед монтажом необходимо изучить техническое руководство конкретного изделия.

Как рассчитать мощность

Требуемая мощность зависит от теплопотерь трубопровода. На расчет влияют:

• наружный диаметр трубы;
• материал трубопровода;
• длина обогреваемого участка;
• минимальная температура воздуха;
• требуемая температура внутри;
• толщина и тип теплоизоляции;
• расположение трубы — на улице, в грунте или помещении;
• скорость движения жидкости;
• напряжение электросети.

Для бытовых труб небольшого диаметра часто применяются секции с умеренной мощностью. Для промышленного оборудования, резервуаров и наружных сетей требуется отдельный проект.

Не следует выбирать кабель только по цене или отзывам. Недостаточная мощность не обеспечит защиту, а завышенная увеличит расход электроэнергии и нагрузку на сеть.

Управление системой

Для автоматической работы используют терморегулятор и датчик температуры. Регулятор включает обогрев при охлаждении трубы и отключает его после достижения заданного значения.

Система управления может включать:

• датчик температуры;
• терморегулятор;
• автоматический выключатель;
• устройство защитного отключения;
• контактор;
• распределительный шкаф;
• сигнальные и силовые элементы.

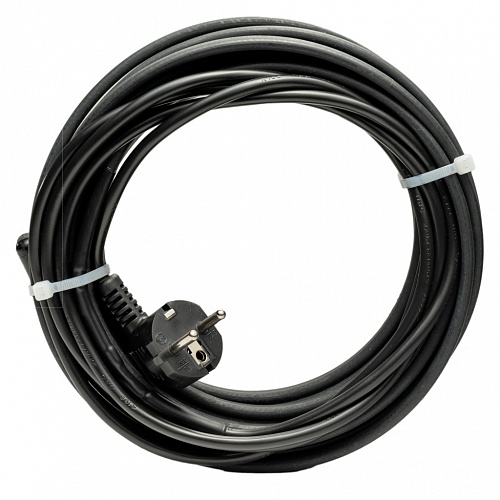

Для небольшой бытовой секции может использоваться простое подключение через вилку и розетку. На крупных объектах устанавливаются отдельные шкафы управления с автоматикой.

Напряжение питания и схема подключения должны соответствовать характеристикам кабеля. Все электрические работы рекомендуется доверять квалифицированному специалисту.

Комплектующие для монтажа

В зависимости от способа установки могут потребоваться:

• монтажный или ремонтный комплект;
• сальниковый узел;
• соединительная и концевая муфты;
• алюминиевая лента;

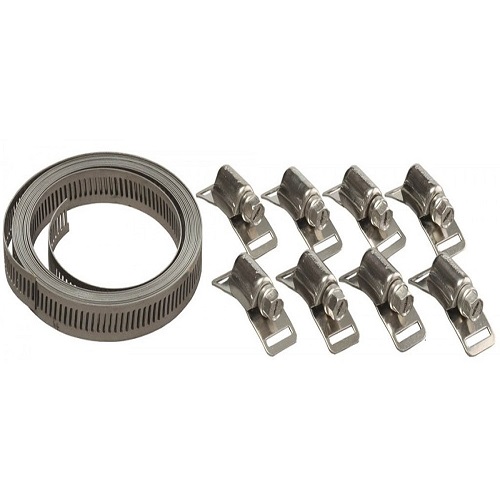

• крепежные хомуты;

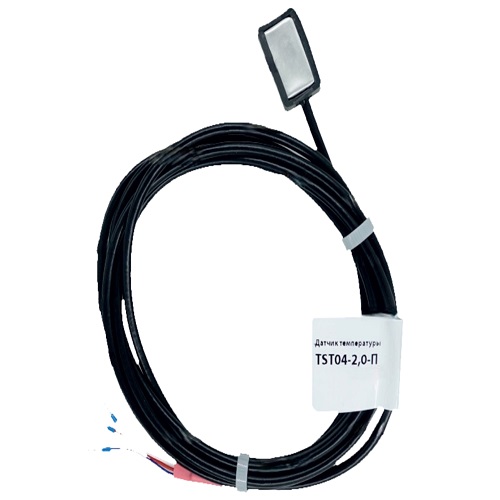

• температурный датчик;
• терморегулятор;
• распределительная коробка;
• силовой провод;
• теплоизоляция;
• защитная автоматика.

Комплектующие должны быть совместимы с выбранным кабелем и условиями внешней среды. Использование случайных соединителей или неподходящей изоляции может привести к попаданию влаги и повреждению системы.

Чем обогрев труб отличается от других систем

Кабель для труб не следует путать с системами для теплых полов. Нагревательный мат или кабельный теплый пол укладывают в стяжку либо под плитку, а трубопроводные решения рассчитаны на контакт с поверхностью трубы и работу в других температурных условиях.

Для обогрева ступеней, въездов и пандусов также применяются специальные секции повышенной мощности. Они предназначены для снеготаяния и не подходят для внутреннего водопровода.

Правильный выбор зависит от назначения:

• для трубы снаружи — наружная секция или кабель на метраж;
• для монтажа внутрь — специальная пищевая оболочка и сальниковый узел;
• для резервуара — расчет по площади поверхности и требуемой температуре;
• для пола — отдельная система комнатного обогрева;
• для открытой площадки — кабель антиобледенения.

Как выбрать оборудование

В каталоге можно использовать фильтр по типу продукта и способу установки. Если выбрано несколько параметров, кнопка «Сбросить все» позволяет очистить настройки и начать подбор заново.

Перед покупкой необходимо определить:

• вид объекта;
• диаметр и материал трубы;
• длину обогреваемого участка;
• способ монтажа — внутри или снаружи;
• минимальную температуру воздуха;
• толщину изоляции;
• наличие источника питания;
• требуемую удельную мощность.

В наличии представлены готовые секции, кабель на метраж, крепления и регулирующая аппаратура. При выборе можно сравнить бренды, технические параметры и состав комплекта, однако все элементы должны соответствовать условиям конкретного объекта.

Покупка и доставка

В интернет-магазине «Теплолюкс» можно заказать системы обогрева трубопроводов и резервуаров, датчики, регуляторы и необходимые комплектующие. Актуальная цена, наличие, информация о мощности и технические документы указаны в карточке товара.

Доставка доступна по Москве и другим регионам России. Если требуется быстрый подбор, оставьте заявку или закажите обратный звонок. Бесплатная консультация поможет определить вид кабеля, рассчитать длину и выбрать надежное решение для защиты водопровода.

Также можно заказать услуги проектирования и монтажа для сложных промышленных систем. Специалист уточнит параметры объекта, условия воздействия внешней среды и требуемый режим работы.

Следите за разделом «Новости», где публикуется полезная информация, акции и материалы о продукции. Перед покупкой рекомендуем проверить характеристики, комплектацию и условия гарантии. При правильной установке и эксплуатации система кабельного обогрева может надежно работать много лет.
